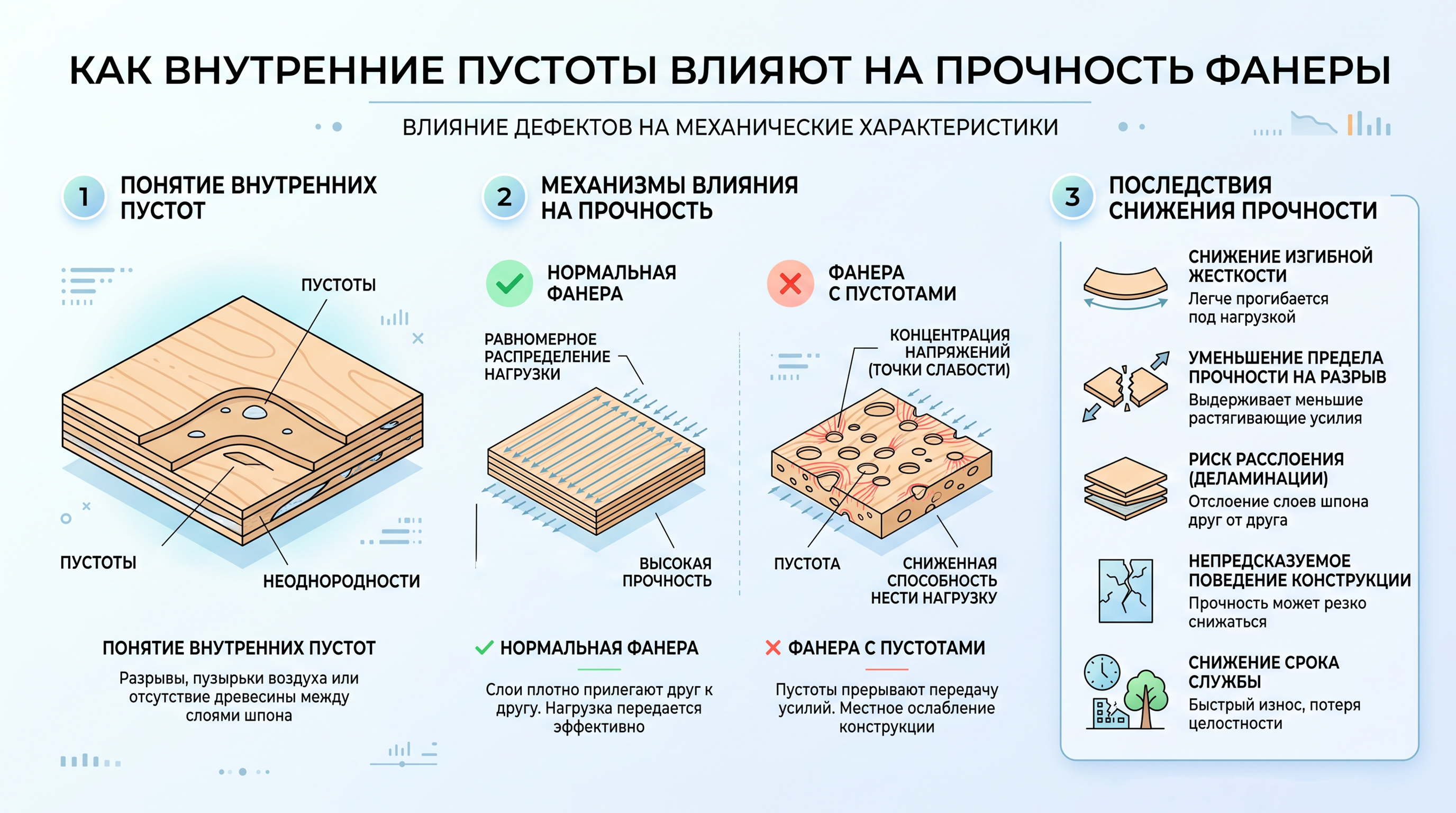

Как внутренние пустоты влияют на прочность фанеры: дефекты листа и способы проверки
Внутренние пустоты снижают прочность фанеры, уменьшают рабочее сечение листа, нарушают передачу усилий между слоями и создают концентрацию напряжений. Степень влияния зависит от размера и расположения дефекта, количества затронутых слоев. Опасными считаются крупные пустоты, непроклей и расслоение возле кромок, распилов, крепежных отверстий и в нагруженных зонах. При покупке внутренние пустоты выявляют осмотром торцов листа на наличие зазоров и расслоений, простукиванием поверхности пластей. На производствах используют ультразвуковой и акустический контроль и другие автоматизированные бесконтактные методы.
При применении фанеры пустоты внутри листа нарушают непрерывность слоев шпона и клеевых соединений, точечно уменьшают рабочее сечение и создают зоны концентрации напряжений. Крупные дефекты, пузыри, расположенные рядом с нагруженной кромкой, на участках распила или крепежных отверстий снижают прочность и приводят к преждевременному разрушению материала. Уменьшается жесткость и несущая способность листа, ускоряется износ при повторных нагрузках.
Определение дефекта
Фанеру изготавливают из нескольких слоев шпона, направление волокон в которых взаимно перпендикулярно. После склеивания волокна образуют цельный пакет, воспринимающий нагрузку в продольном и поперечном направлениях. К внутренним дефектам, образующим пустоты или нарушать совместную работу слоев, относятся:
- недостача массы шпона внутри структуры плиты;
- пузыри и зазоры между слоями шпона;

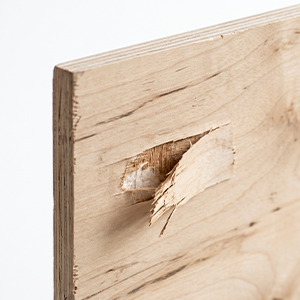

- трещины и отверстия от выпавших сучков.
При недостаче шпона, зазоре или выпавшем сучке часть древесины отсутствует. При непроклее связь между слоями нарушается. Расслоение приводит к разделению склеенного пакета. Нахлест шпона к пустотам не относится, но является дефектом формирования слоя. На производствах со строгим контролем качества автоматизированные линии оснащены специальными датчиками для сканирования плит в потоке. При обнаружении дефекта листы выбраковываются.
В нашем каталоге представлен большой выбор качественной фанеры для любых задач.
Причины появления пустот

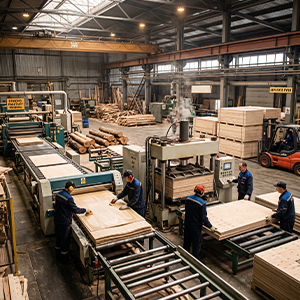

Внутренние пустоты возникают из-за дефектов сырья или нарушений при формировании и прессовании пакета структуры:
- пороки шпона, включая сучки, трещины и выпадение участков древесины;
- смещение или укладка шпона с зазорами между полосами;
- недостаточное или неравномерное нанесение клея;
- нарушение температуры, давления или продолжительности прессования;
- некачественная склейка с образованием непроклея и последующего расслоения.
Причины непроклея связаны с состоянием и влажностью шпона, свойствами связующего, равномерностью нанесения состава.
Как дефект снижает прочность фанеры

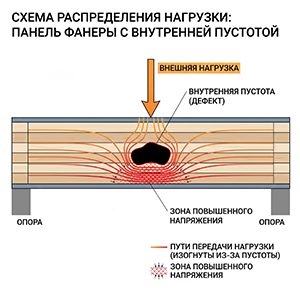

Фанерный лист со структурой из перекрестно ориентированных слоев, соединенных клеевыми прослойками, работает целым пакетом. В зоне пустоты часть шпона перестает воспринимать нагрузку, при непроклее или расслоении ухудшается передача усилий между соседними слоями:
- уменьшается рабочее сечение листа;
- нарушается распределение нагрузки между слоями;
- ухудшается передача усилий через клеевое соединение;
- возникает концентрация напряжений по краям дефекта;
- при крупных и множественных повреждениях снижаются жесткость и несущая способность фанеры.
Одинаковые по площади дефекты могут влиять на прочность по-разному, в зависимости от направления волокон, положения поврежденного слоя и направления действующей нагрузки.
Прочность при статическом изгибе
Предел прочности фанеры при изгибе зависит от породы и качества шпона, толщины листа, структуры пакета и направления волокон. Внутренняя пустота исключает часть одного или нескольких слоев и точечно создает ослабленную зону.
Опасными считаются дефекты в слоях, воспринимающих максимальные растягивающие или сжимающие напряжения. Скрытая пустота приводит к изломам при достаточной общей толщине листа (прочность фанеры при статическом изгибе и модуль упругости определяют по ГОСТ 9625-2013).
Жесткость и модуль упругости
Прочность характеризует сопротивление разрушению, жесткость и модуль упругости связаны с величиной деформации под нагрузкой. Пустота уменьшает эффективную жесткость дефектного участка. На результат влияют площадь повреждения, количество и положение затронутых слоев внутри пакета по толщине листа и направлению волокон. Множественные и протяженные дефекты увеличивают неоднородность деформации фанеры под нагрузкой.
Прочность клеевого соединения
При непроклее соседние слои древесины хуже передают усилия друг другу. Развитие дефекта приводит к расслоению. Прочность клеевого соединения должна оцениваться отдельно от прочности шпона (предел прочности фанеры при скалывании по клеевому слою определяют по ГОСТ 9624-2009).
К чему приводят пустоты
Степень снижения прочности нельзя определить только по факту наличия пустоты. Одинаковый по размеру дефект в центральной ненагруженной зоне и рядом с крепежным отверстием влияет на конструкцию по-разному:
|
Факторы |
Почему имеет значение |
|
Размер пустоты |
Чем больше дефект, тем сильнее уменьшается рабочее сечение в ослабленной зоне |
|
Количество затронутых слоев |
Повреждение нескольких соседних слоев сильнее нарушает работу пакета шпона |
|
Положение по толщине |
Вклад слоя в прочность при изгибе зависит от его положения в сечении |
|
Направление нагрузки |
Влияние дефекта зависит от направления усилия и волокон шпона |
|
Кромка или отверстие |
Точечно возникают повышенные напряжения |
|
Непроклей и расслоение |
Нарушается передача усилий между слоями |
|
Множественные дефекты |
Снижаются однородность и предсказуемость работы листа |
Крупные, множественные и протяженные дефекты в расчетных зонах наиболее опасны. При повторных нагрузках уже существующее повреждение усиливается. Внутренние пустоты снижают общий срок службы фанеры.

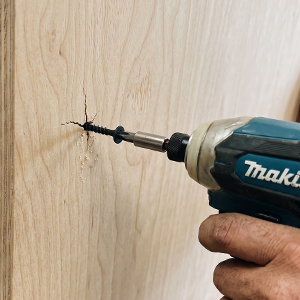

Дефекты кромок, распилов и крепежа

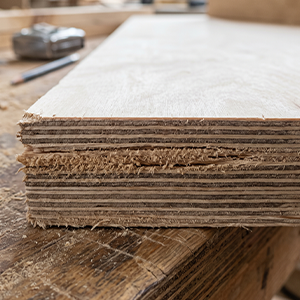

Скрытая пустота часто обнаруживается только после раскроя, когда внутренний дефект виден через кромку. В этом месте уменьшается объем древесины, воспринимающей локальную нагрузку. Особенно опасно попадание крепежа в пустоту. Часть внутренних слоев перестает участвовать в сопротивлении выдергиванию и смятию, возрастает риск трещин, локального разрушения и вырывания самореза. Кромки после раскроя следует особенно тщательно проверять возле отверстий, креплений и нагруженных торцов.
Допуски по ГОСТ
Требования к фанере общего назначения с наружными слоями из лиственного шпона устанавливает ГОСТ 3916.1-2018, из хвойного шпона - ГОСТ 3916.2-2018. Термины и определения пороков и дефектов устанавливает ГОСТ 30427-96.
Допуски на изъяны внутренних слоев нормируются стандартами. Наличие небольших дефектов, не снижающих структурную прочность, может соответствовать требованиям ГОСТ, но расслоение относится к недопустимым дефектам. Недостачу шпона, зазор и другие признаки оценивают по требованиям стандарта для соответствующего вида фанеры. Для оценки механических характеристик применяют:
- ГОСТ 9625-2013 «Определение предела прочности при статическом изгибе и модуля упругости»;
- ГОСТ 9624-2009 «Определение прочности при скалывании по клеевому слою».
Сорт наружных слоев и качество внутренних слоев не являются равнозначными. Высокий сорт характеризует состояние лицевой и оборотной пластей и не гарантирует полного отсутствия скрытых дефектов внутри листа. Технические сорта качественной фанеры, применяемые для отделки черновых конструкций могут выглядеть неэстетично, но при этом полностью соответствовать стандартным требованиям.
Если вы определились с подходящим сортом, посмотрите наш ассортимент фанеры сортов 3/4 и 4/4.
Как проверить фанеру на внутренние пустоты
Полностью оценить внутреннюю структуру целого листа обычным осмотром невозможно. Но последовательный визуальный контроль при покупке и раскрое снизит риски серьезных дефектов:
- проверяют пласти на видимые дефекты и признаки расслоения;
- осматривают торцы на зазоры, недостачу шпона и раскрытие клеевых швов;
- контролируют открывшиеся внутренние слои после распила;
- уделяют особое внимание участкам с отверстиями и вкрученным крепежом;
- оценивают повторяемость дефектов на разных участках листа.

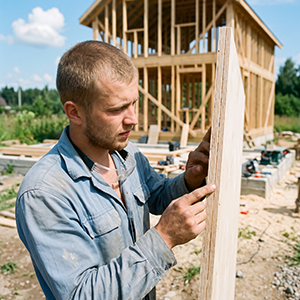

По торцу хорошо видны пустоты, расслоение и недостача шпона, если дефект выходит к кромке. Полость внутри площади листа при таком осмотре может остаться незаметной.
Простукивание используют только как ориентировочный способ. Изменение звука может указывать на неоднородность, но не позволяет определить точный размер и глубину дефекта. Для инструментальной оценки скрытой структуры могут применяться акустические и ультразвуковые методы неразрушающего контроля.
Для облицованной березовой фанеры действует ГОСТ Р 53920-2010. ГОСТ 3916.1-2018 и ГОСТ 3916.2-2018 относятся к фанере общего назначения и не распространяются на облицованную фанеру. При обычной покупке практичнее проверить маркировку и заявленные характеристики, осмотреть пласти и торцы, а после раскроя контролировать открывшиеся внутренние слои.
Рекомендуем обратить внимание на фанеру под брендом «Свеза». Стандарты СТО производителя не уступают характеристикам материалов, выпускаемых по ГОСТ.
Можно ли использовать фанеру с внутренними пустотами
Допустимость применения зависит от размера, характера и расположения дефекта. Единичная небольшая недостача шпона не делает лист автоматически непригодным, тогда как крупные пустоты, множественные дефекты, выраженный непроклей и расслоение требуют более строгой оценки.
Для ненагруженной обшивки локальный дефект может не оказывать существенного влияния на работу детали. Для несущих элементов, настилов, мест крепления и других нагруженных конструкций состояние внутренних слоев непосредственно влияет на надежность.
Особенно важна внутренняя структура строительной и опалубочной фанеры. При бетонировании лист воспринимает давление бетонной смеси и повторные нагрузки при монтаже, распалубке и очистке. Пустоты у кромок и креплений могут ускорять повреждение, а расслоение снижает целостность пакета и потенциальную оборачиваемость опалубочной фанеры.
Ламинированное покрытие не позволяет оценить состояние внутренних слоев. Внешне качественная пленка может скрывать пустоты, дефекты шпона или нарушения склейки, поэтому состояние облицовки и внутренняя структура листа оцениваются отдельно.
Обозначения ФК и ФСФ не указывают на количество внутренних пустот. Марки определяют водостойкость клеевого соединения. Внутренние дефекты могут встречаться в березовой и хвойной фанере разных марок.
У нас большой выбор фанеры под любые задачи. Вы можете ознакомиться с ценами и наличием фанеры ФСФ в нашем каталоге или перейти к выбору фанерных плит марки ФК.
Часто задаваемые вопросы
Снижают ли небольшие пустоты прочность фанеры?
Да, небольшая пустота локально уменьшает рабочее сечение, но степень снижения прочности зависит от размера и расположения. Дефект возле кромки, крепежного отверстия или в нагруженном слое более значимы, чем аналогичные пустоты в ненагруженной зоне.
Что опаснее: недостача шпона, непроклей или расслоение?
Недостача шпона уменьшает рабочее сечение, непроклей нарушает передачу усилий между слоями, расслоение означает разделение склеенного пакета и относится к недопустимым дефектам.
Гарантирует ли высокий сорт фанеры отсутствие внутренних пустот?
Нет, потому что сорт характеризует качество наружных слоев шпона. Требования к внутренним слоям и клеевому соединению устанавливаются отдельно, качественная обработка поверхности не гарантирует отсутствия скрытых пустот или непроклея.
Можно ли определить внутреннюю пустоту по торцу листа?
Только если дефект выходит к кромке. По торцу можно увидеть недостачу шпона, зазор, пустоту или расслоение, но дефект внутри площади листа может остаться незаметным.
Можно ли обнаружить скрытые дефекты простукиванием?
Простукивание позволяет ориентировочно обнаружить участки с отличающимся акустическим откликом, но не показывает точный размер и глубину пустоты. Для инструментального поиска скрытых дефектов применяют методы неразрушающего контроля.
Можно ли использовать фанеру с пустотами для опалубки?
Небольшой допустимый дефект не означает автоматическую непригодность листа. Крупные пустоты, непроклей и расслоение, особенно возле кромок, отверстий и креплений, снижают прочность и ускоряют разрушение фанеры при повторных циклах эксплуатации.
Нужна помощь в выборе? Позвоните нашему специалисту для бесплатной консультации.

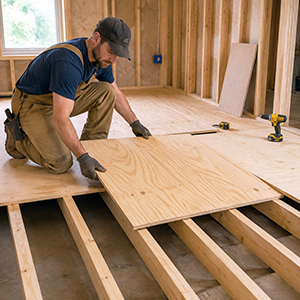

При устройстве чернового пола под паркет, паркетную доску или ламинат критически важна идеальная плоскостность основания. Шлифованная фанера (ФК или ФСФ) проходит заводскую калибровку по толщине с минимальными допусками (до 0,3-0,5 мм), что исключает перепады высот на стыках листов. Гладкая шлифованная поверхность обеспечивает максимальную адгезию паркетных клеев и предотвращает скрип чистового покрытия при эксплуатации.
